چندراهی و محافظ هارمونیک هادرون مدل P244
چندراهی و محافظ هارمونیک مدل P244 یک محافظ برق چندگانه دارای 4 پریز دارای اتصال ارت و قفل محافظ کودک و امکان انتقال جریان 16 آمپر میباشد. این محصول دارای پنل نمایشگر جهت قرائت و تنظیمات دستگاه است. چندراهی P244 ضمن اندازهگیری ولتاژ و فرکانس، برای اولین بار امکان اندازهگیری و حافظت از هارمونیکهای مضر برق را برای مصارف منازل و ادارات فراهم آورده است. همچنین P244 مجهز به پردازنده 32 بیتی ARM است که با دقت بسیار بالا، عمل کیفیتسنجی را انجام میدهد. قابلیت وصل و قطع در نقطه صفر توسط 2 عدد رله از دیگر ویژگی منحصر به فرد این محصول میباشد.
گارانتی تعویض مادامالعمر هادرون توان

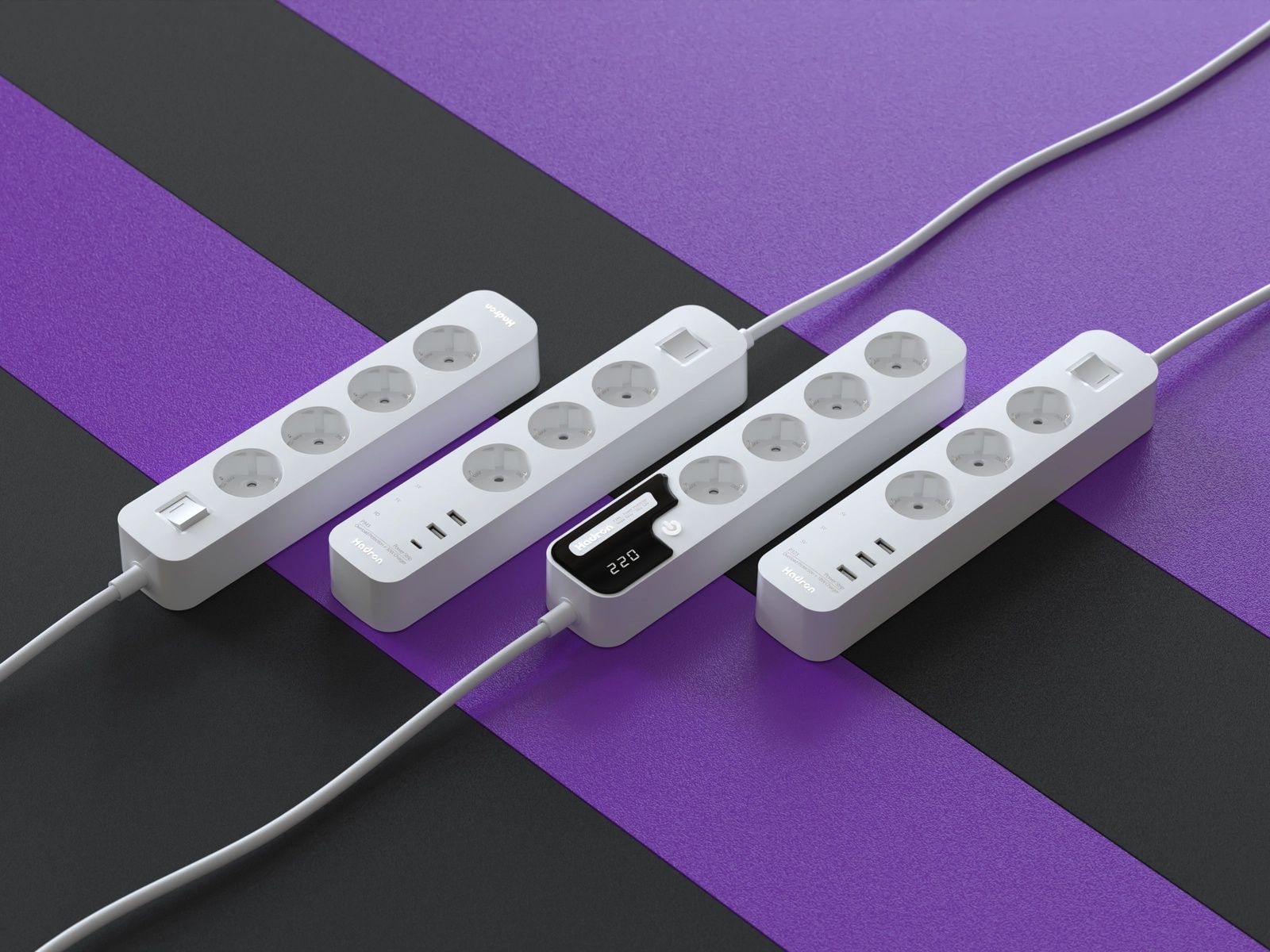

اطلاعات محصول
چندراهی و محافظ هارمونیک برق هادرون مدل P244
محصول P244 چندراهی برق و محافظ هارمونیک دو رله هادرون، دستگاهی به منظور محافظت از لوازم و تجهیزات الکتریکی در برابر شرایط نامطلوب برق شهری است که از لوازم برقی در برابر افزایش ناگهانی هارمونیکهای مخرب، تغییرات ولتاژ و نوسانات فرکانس محافظت میکند. نمایشگر این محصول، امکان نظارت بر عملکرد دستگاه و همچنین مشاهده پارامترهای الکتریکی اندازهگیری شده از برق ورودی را فراهم میآورد. این دستگاه دارای چند برنامه محافظتیِ پیشفرض برای کاربردهای متفاوت است. کاربر میتواند متناسب با شرایط استفاده، اقدام به انتخاب برنامه مورد نیاز نماید.
حفاظت در برابر هارمونیکهای مخرب
در فرآیند پایش برق شهری، علاوه بر پارامترهایی مانند ولتاژ و فرکانس، عامل مخاطرهآمیز و کمتر شناخته شدهای با عنوان «اعوجاج هارمونیک کل» یا THD وجود دارد. سطوح بالای THD، به صورت بالقوه، میتواند باعث آسیب جدی و یا اختلال در عملکرد وسایل برقی شود. با این حال، اندازهگیری این مؤلفه به پردازندهای قدرتمند نیاز دارد تا محاسبات دقیق ریاضی و پردازش اطلاعات را به صورت همزمان انجام دهد.
قطع جریان با دو رله
این دستگاه که مجهز به دو عدد رله قدرتمند جهت قطع و وصل جریان برق میباشد، علاوه بر «قدرت قطع» بالاتر از استاندارد محافظهای معمولی، با قطع همزمان مسیر فاز و نول، احتمال خطراتی مانند برق گرفتی یا ایجاد حریق را به حداقل میرساند.
پردازنده 32 بیتی ARM / قلب پردازشی محافظ هارمونیک هادرون
اندازهگیری سطوح هارمونیک برق و محاسبه اعوجاج هارمونیک کل ولتاژ، علاوه بر مدار دقیق جهت اندازهگیری سطح ولتاژ، به یک پردازنده قدرتمند نیاز دارد تا محاسبات ریاضی سنگینی روی دادههای جمع آوری شده انجام دهد. این پردازش شامل محاسبات برداری، تبدیل فوریه و محاسبات ماتریسی میباشد که باید بدون تاخیر زمانی و به صورت Real-time انجام شود تا امکان محافظت از لوازم برقی ایجاد شود. این محسبات نیازمند یک پردازنده قدرتمند جهت انجام پردازش سیگنال یا DSP میباشد. در محافظ هارمونیک هادرون از یکی از جدیدترین معماریهای صنعتی ARM استفاده شده است که ضمن مصرف برق بسیار کم، قدرت پردازشی بالایی دارد.
اتصال در نقطه صفر: تکنولوژی حفاظتی هادرون
سوئیچزنی در در ولتاژ صفر یا به اختصار ZVS یک تکنیک هوشمندانه است که در منابع تغذیه سوئیچنگ پرقدرت استفاده میشود.
شرکت هادرون توان به صورت اختصاصی نسخه جدیدی از این تکنیک را برای رلههای مکانیکی توسعه داده است که با پیشبینی تاخیر سوئیچزنی مکانیکی، لحظه قطع و وصل جریان برق را در نقطه صفر ولتاژ سینوسی ساماندهی مینماید. برخی از مزایای این روش سوئیچزنی :
1. کاهش یا از بین رفتن کامل جرقه سر پلاتینهای رله
2. افزایش طول عمر رلهها
3. افزایش قدرت وصل/قدرت قطع در شرایط اکستریم مانند اتصال کوتاه یا افزایش ولتاژ
4. کاهش نرخ آسیب به وسیله الکترونیکی هنگام وصل یا قطع برق به جهت کاهش Inrush Current
5. کاهش انتشار نویز حاصل از اتصال/قطع جریان در شبکه برق و محیط اطراف
کابل مسی خالص با مقطع 3 در 1.5 میلیمتر
کابل برق یکی از اساسیترین اجزای هر چندراهی برق سیار، سیم رابط و محافظ برق میباشد. از آنجا که بسیاری از لوازم برقی منزل و ادارات مصرف برق بالایی دارند، توجه به این نکته الزامی است که مقطع سیم چندراهی سیار اکیدا میبایست از کابلی به اندازه کافی قوی، جهت تامین جریان کافی برای تمام مصرف کنندههای متصل به چندراهی برخوردار باشد.
- به عنوان مثال لوازم برقی همچون ماشین لباسشویی، ماشین ظرفشویی، انواع لوازم گرمایشی، اتو برقی، اجاق برقی، انواع سشوار و برخی از لوازم آرایشی، انواع فر و ماکروفر برقی، کولرهای گازی سیار، توستر، قهوهساز یا چایساز برقی، انواع خشککن و ... به راحتی به جریانی تا 16 آمپر برای عملکرد صحیح خود نیاز دارند. طبق جداول استانداردهای جهانی، کابل مناسب برای جریان 16 آمپر میبایست از سیم مسی استاندارد با ضخامت 1.5 میلیمتر ساخته شود تا در گذر زمان دچار آسیب نشده و ریسکهای ایمنی به وجود نیاید. خواهشمند است به این نکته توجه نمایید که در بسیاری از مواقع بیش از یک وسیله برقی به چندراهی وصل خواهد شد. از این رو اکیدا توصیه میشود جهت حفظ ایمنی و جلوگیری از خطرات ناشی از ضعف کابل چندراهی، برای مصارف قید شده از چندراهی 16 آمپر با ضخامت سیم استاندارد استفاده نمایید.
